Quadro blindato MT AIS - Normal Clad

C.R. Technology Systems ha un’esperienza pluriennale e internazionale nella realizzazione di quadri elettrici.

Il più scelto dai nostri clienti è il Normal Clad, quadro blindato di media tensione, isolato in aria (AIS).

È dotato di comparti segregati metallicamente e con i principali componenti estraibili e progettato per reti di distribuzione primaria. Può essere fornito in versione standard o resistente all’arco interno sui quattro lati.

Soluzione su misura

Controllo da remoto

Sicurezza

PRINCIPALI APPLICAZIONI

Oil & gas
Settore ferroviario
Smart grid
Reti di distribuzione primaria
Sottostazioni mobili
Soluzioni rinnovabili (impianti fotovoltaici, eolici e idroelettrici)

Oltre alle principali applicazioni, realizziamo quadri speciali customizzati:

NORMAL CLAD IP65 (FINO A 40,5kV)

Ideale per miniere e ambienti soggetti a severe condizioni climatiche

NORMAL CLAD 40,5kV

Ideale per forni ad arco elettrico in acciaierie

QUADRO DUPLEX

Ideale per installazioni in ambienti e cabinati dove l’ottimizzazione degli spazi è vincolante (per esempio applicazioni navali, piattaforme off-shore)

QUADRO A DOPPIO SISTEMA DI SBARRE

Ideale per sottostazioni elettriche di distribuzione primaria

PRINCIPALI COMPONENTI INCLUSI IN OGNI CELLA

Interruttore/contattore MT
Trasformatori di corrente e tensione
Scaricatori di sovratensione
Condotto sbarre principale
Sezionatori di terra
Resistenze anticondensa
Celle di bassa tensione, inclusivi di:

Relè di protezione

Protezioni di bassa tensione (BT) e interruttori

Dispositivi di comando e controllo

DISPOSITIVI SMART

Sensori di rilevamento di temperatura e umidità, e comunicazione al sistema di supervisione SCADA
Rilevatore di guasti dovuto ad arco interno con relativa estinzione ultrarapida dello stesso

I NOSTRI PROGETTI PRINCIPALI

L'Avana, Cuba

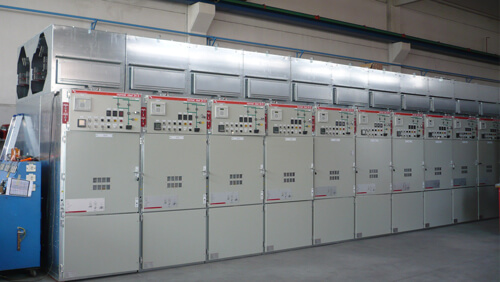

QUADRO BLINDATO MT DOPPIO SISTEMA SBARRE 13.8kV 4000A 50kA 60Hz

Realizzazione di quadri elettrici blindati con doppio sistema di sbarre per una sottostazione elettrica di alta tensione 110/13,8kV 40MVA destinata a uno storico impianto termoelettrico, situato a L'Avana. Il progetto ha incluso lo studio, la costruzione e la messa in servizio di celle di media tensione (MT) a doppio sistema sbarre 13.8kV 4000A 50kA 60Hz, che assicura la continuità di servizio dell’impianto.

Artemisa, Cuba

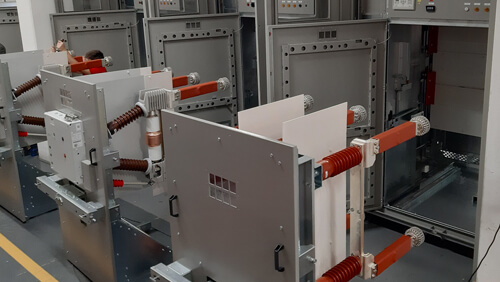

QUADRI BLINDATI MT 40.5kV 2000A 40kA 60Hz PER ACCIAIERIA

Realizzazione di quadri elettrici Normal Clad di media tensione per sottostazione di alta tensione 220/38,5kV, destinati alla fornitura di energia elettrica a un’acciaieria cubana.
Nel dettaglio, sono stati progettati e realizzati:

nr. 8 cabine modulari STC-Box, assemblate tra loro
nr. 4 celle da forno di media tensione (MT) Normal Clad 40,5kV 2000A 40kA 60Hz
nr. 96 celle blindate di media tensione Normal Clad 12kV 2500A 25kA
quadri di bassa tensione (BT) tipo SDS 220V

Grazie alla sua struttura, realizzata per far fronte a elevate richieste elettriche e meccaniche, il quadro da forno 40.5kV con interruttore estraibile viene utilizzato per applicazioni speciali ed è montato su un sistema antivibrante. Inoltre, grazie al grado di protezione IP5X può funzionare in ambienti soggetti a inquinamento causato da polvere ferrosa e gas corrosivi.

Yauyos, Perù

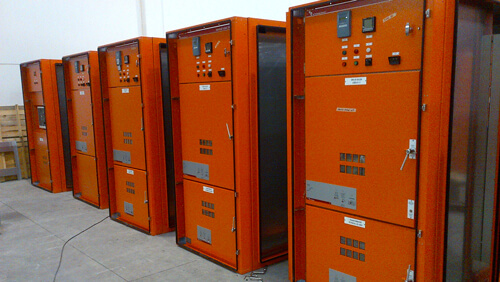

QUADRI BLINDATI MT IP65 24kV 630A 31.5kA e 17,5kV 1250A 31.5kA 60Hz PER MINIERA

Nella provincia di Yauyos, in Peru, sono stati progettati, realizzati e forniti quadri elettrici Normal Clad, con l'obiettivo di accrescere l’approvvigionamento di energia elettrica di una miniera situata in questa area. Si tratta di nr. 7 celle blindate di media tensione 24kV 630A 31.5kA e 17,5kV 1250A 31.5kA 60Hz, con grado di protezione IP65, che garantisce una completa protezione contro polvere e infiltrazioni.

Bassora, Iraq

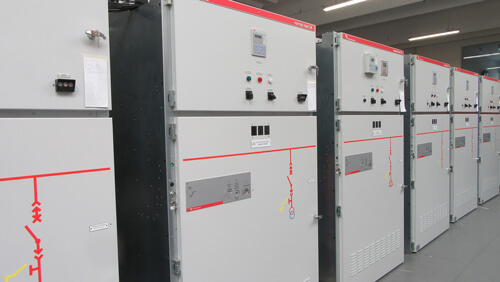

N. 55 CELLE BLINDATE MT 36kV E 12kV 2500-4000A 40kA (3S)

Progettazione, realizzazione e messa in servizio di quadri di media tensione per la distribuzione primaria della rete nazionale irachena, al fine di garantire la massima affidabilità e continuità di servizio. Il progetto ha visto la realizzazione, secondo le specifiche richieste del cliente, di nr. 55 celle blindate di media tensione (MT) Normal Clad 33kV e 11kV 2500-4000A 40kA (3s), equipaggiate con relè di protezione, interruttori e trasformatori. Grazie alle loro caratteristiche, i quadri sono resistenti alle elevate temperature ambientali di questa nazione, che in estate raggiungono i 55°C.

Montalto di Castro, Italia

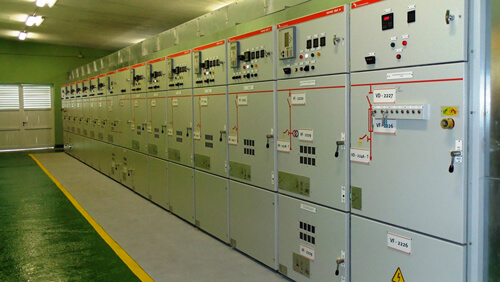

QUADRO BLINDATO MT 24kV 2000A 16kA PER PARCHI FOTOVOLTAICI

Il progetto è stato realizzato a Montalto di Castro, in provincia di Viterbo, un’area nota per essere sede di uno tra i più grandi progetti fotovoltaici realizzati in Italia. Realizzazione di un quadro elettrico blindato di media tensione Normal Clad 24kV 2000A 16kA isolato in aria (AIS), destinato alla fornitura centralizzata di cinque diversi parchi fotovoltaici dell’area di Montalto di Castro (Vivaldi, Verdi, Puccini, Rossini e Paganini).

PRINCIPALI COMPONENTI INCLUSI IN OGNI CELLA

Interruttore/contattore MT
Trasformatori di corrente e tensione
Scaricatori di sovratensione
Condotto sbarre principale
Sezionatori di terra
Resistenze anticondensa
Celle di bassa tensione, inclusivi di:

Relè di protezione

Protezioni di bassa tensione (BT) e interruttori

Dispositivi di comando e controllo

DISPOSITIVI SMART

Sensori di rilevamento di temperatura e umidità, e comunicazione al sistema di supervisione SCADA
Rilevatore di guasti dovuto ad arco interno con relativa estinzione ultrarapida dello stesso
