Tableros eléctricas Blindadas MT - Normal Clad

C.R. Technology Systems tiene muchos años de experiencia internacional en la construcción de tableros eléctricos.

Los más elegidos por nuestros clientes son los tableros de media tensión Normal Clad, aislados en aire (AIS), diseñados para redes de distribución primaria.

Están equipadas con compartimentos metálicos separados y componentes extraíbles. Se pueden suministrar en versión estándar o resistente al arco interno en los cuatro lados.

Solución a medida

Control remoto

Seguridad

APLICACIONES PRINCIPALES

Oil & gas
Sector ferroviario
Redes eléctricas inteligentes
Redes de distribución primarias
Subestaciones móviles
Soluciones renovables (plantas fotovoltaicas, eólicas e hidroeléctricas)

Además de las principales aplicaciones, realizamos tableros especiales personalizadas:

NORMAL CLAD IP65 (HASTA A 40,5kV)

Ideal para minas y entornos sujetos a condiciones climáticas severas

NORMAL CLAD 40,5kV

Ideal para hornos de arco eléctrico en acerías

CUADRO DUPLEX

Ideal para instalaciones en entornos y cabinas donde la optimización del espacio es vinculante (por ejemplo, aplicaciones navales, plataformas marinas)

CUADRO CON DOBLE SISTEMA DE BARRAS

Ideal para subestaciones eléctricas de distribución primaria

PRINCIPALES COMPONENTES INCLUIDOS EN CADA CELDA

Disyuntores/contactor MT
Transformadores de voltaje y tensión
Descargadores de sobretensión
Conducto de barras principal
Seccionadores de puesta a tierra
Calentadores anticondensación
Tableros de baja tensión, incluidos:

Relé de protección

Protecciones e interruptores de baja tensión (BT)

Dispositivos de mando y control

DISPOSITIVOS SMART

Sensores para detección de temperatura y humedad, y comunicación al sistema de supervisión.
Detector de falla de arco interno con extinción ultrarrápida del mismo

NUESTROS PROYECTOS PRINCIPALES

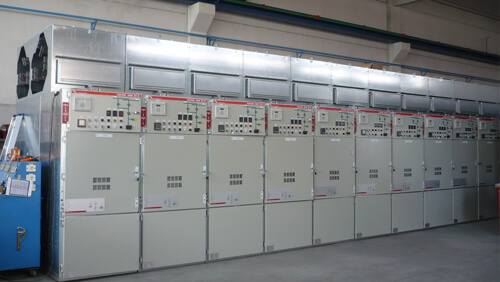

QUADRO BLINDATO MT DOPPIO SISTEMA SBARRE 13.8kV 4000A 50kA 60Hz

L'Avana, Cuba

CUADRO BLINDADO MT DOBLE SISTEMA DE BARRAS 13.8kV 4000A 50kA 60Hz

El proyecto incluyó el estudio, construcción y puesta en servicio de cuadros eléctricos blindados con sistema de doble barra para una subestación eléctrica de alta tensión 110/13,8kV 40MVA, desindados a al suministro de electricidad a una histórica central termoeléctrica, en La Habana. El proyecto incluyó estudio de ingeniería, construcción y puesta en marcha de tableros blindados de media tensión con sistema de doble barra 13,8kV 4000A 50kA 60Hz, que asegura la continuidad del servicio de la planta.

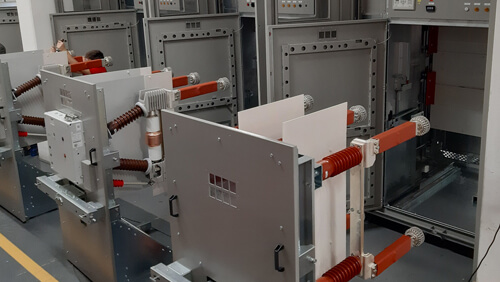

QUADRI BLINDATI MT 40.5kV 2000A 40kA 60Hz PER ACCIAIERIA

Artemisa, Cuba

CUADROS BLINDADOS MT 40.5kV 2000A 40kA 60Hz PARA ACERIAS

El proyecto ha incluido tableros blindados de media tensión (MT) direccionadas a una subestación eléctrica de 220/38.5kV, diseñada para una acería.
En detalle, se han diseñado y construido:

n. 8 cabinas modulares STC-Box, pre-ensambladas
n. 4 tableros de horno de media tensión (MT) Normal Clad 40.5kV 2000A 40kA 60Hz
n. 96 tableros blindados de media tensión Normal Clad 12kV 2500A 25kA
Paneles de baja tensión (BT) tipo SDS 220V

Gracias a su estructura, diseñada para cumplir con altos requisitos eléctricos y mecánicos, la celda de horno 40.5kV con disyuntor automático extraíble se utiliza para aplicaciones especiales y está montada en un sistema antivibración. Además, gracias a su grado de protección IP5X, puede operar en entornos sujetos a la contaminación causada por polvo ferroso y gases corrosivos.

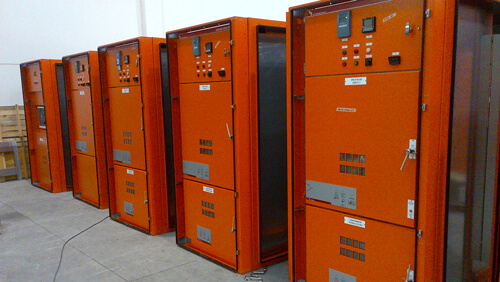

QUADRI BLINDATI MT IP65 24kV 630A 31.5kA e 17,5kV 1250A 31.5kA 60Hz PER MINIERA

Yauyos, Perù

TABLEROS BLINDADOS MT IP65 24kV 630A 31.5kA Y 17,5kV 1250A 31.5kA 60Hz 24kV PARA MINAS

En la provincia de Yauyos, Perú, se han diseñado, construido y suministrado tableros eléctricos Normal Clad, con el objetivo de aumentar el suministro de electricidad de una mina ubicada en el territorio. Se trata de tableros eléctricas blindadas de media tensión (MT) Normal Clad 24kV 630A 31.5kA y 17.5kV 1250A 31.5kA, con clasificación de protección IP65, que garantiza una protección completa contra el polvo y las infiltraciones.

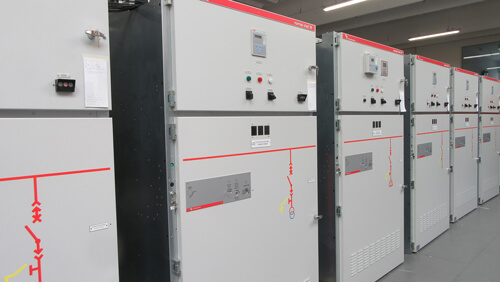

N. 55 CELLE BLINDATE MT 36kV E 12kV 2500-4000A 40kA (3S)

Bassora, Iraq

NR. 55 TABLEROS BLINDADOS MT 36kV Y 12kV 2500-4000A 40kA (3S)

Diseño, construcción y puesta en marcha de tableros de distribución de media tensión para la distribución primaria de la red nacional iraquí, con el fin de garantizar la máxima fiabilidad y continuidad del servicio. El proyecto, que se desarrolló de acuerdo con las solicitudes específicas del cliente, consite en n. 55 tableros eléctricos blindadas de media tensión (MT) Normal Clad 36kV y 12kV 2500-4000A 40kA (3s), equipadas con relés de protección, interruptores, sistema de barras y transformadores. Gracias a sus características, los tableros son resistentes a las altas temperaturas ambientales de esta región, que en verano alcanzan los 55 ° C.

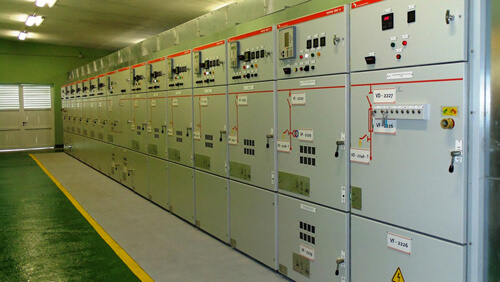

QUADRO BLINDATO MT 24kV 2000A 16kA PER PARCHI FOTOVOLTAICI

Montalto di Castro, Italia

TABLEROS MT 24KV 2000A 16KA PARA PARQUES FOTOVOLTAICOS

El proyecto se llevó a cabo en Montalto di Castro, en la provincia de Viterbo, una zona conocida por albergar uno de los mayores proyectos fotovoltaicos realizados en Italia. Realización de un cuardo blindado de media tensión (MT), aislado de aire (AIS) Normal Clad 24kV 2000A 16kA, destinado al suministro centralizado de n. 5 parques fotovoltaicos diferentes en el área de Montalto di Castro (Vivaldi, Verdi, Puccini, Rossini y Paganini).

PRINCIPALES COMPONENTES INCLUIDOS EN CADA CELDA

Disyuntores/contactor MT
Transformadores de voltaje y tensión
Descargadores de sobretensión
Conducto de barras principal
Seccionadores de puesta a tierra
Calentadores anticondensación
Tableros de baja tensión, incluidos:

Relé de protección

Protecciones e interruptores de baja tensión (BT)

Dispositivos de mando y control

DISPOSITIVOS SMART

Sensores para detección de temperatura y humedad, y comunicación al sistema de supervisión.
Detector de falla de arco interno con extinción ultrarrápida del mismo
